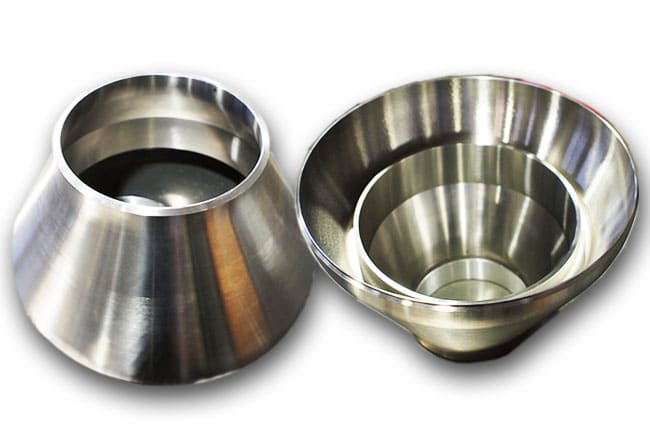

• SUS304　φ216×φ106×154
• 端面テーパ深溝加工
• 1EA/LOT

◎加工メモ

内径2が重管構造の旋盤切削加工です。

端面の溝深さが60mmを超え、全体がテーパ形状になっています。

加工歪みを最小に抑えるために、全体の荒加工を行い応力を解放させます。

全体がテーパ形状の為、ワークの把持方法に工夫が必要です。

ビビりを抑えるための治具の作製、深い溝加工用の刃物の作製が必要です。
